乏汽回收装置是一种高效节能产品，有利于环境保护和节能降耗的实施，用于热电、石化、轻工、纺织、食品、造纸、钢铁、供热等各种行业热电厂锅炉除氧器乏汽回收和定排乏汽回收。

结构形式：

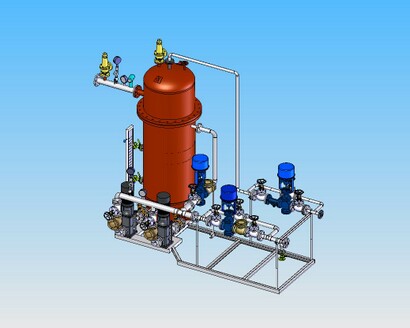

    乏汽抽吸式回收装置由抽吸喷射泵和回收装置本体组成。抽吸喷射泵由乏汽引射装置、混合室 、后续换热系统等组成；回收装置本体由汽蚀消除装置、除污装置、集水容器、碟阀、手动调节阀、高温水输送泵及控制系统等组成。

适应范围：
    乏汽抽吸式回收装置适用于各种厂矿企业用热设备的外排低压乏汽、锅炉定连排的高温低压乏汽、除氧器乏汽、透平机外排乏汽、凝结水外排乏汽的回收，用纯净的常温水来抽吸这些外排低压乏汽或锅炉定连排的高温低压乏汽，经过充分换热形成高温纯净水用于生产和生活中。可回收0.02～1.0Mpa的乏汽和低温低压蒸汽或二次闪蒸汽，输出热水的温度在60~90℃左右。

控制方案：
    乏汽抽吸式回收装置中泵的启停主要为液位信号控制，系统实行集中控制。液位信号为二线制4~20mA, 液位信号通过控制柜系统控制水泵的变频运行状态及调节阀的开与关。温度信号为铂电阻，温度信号进人控制柜系统PLC,控制动力水管线上调节阀的开与关以及开度大小。

装置优点：
    1、无压 乏汽抽吸式回收装置有独特的动力抽吸装置，利用文丘里管原理，在设备乏汽的进口形成相对的“负压区”，有利于乏汽的排出，不影响产生乏汽的生产工艺。

2、无声、无震动 特殊的内部结构设置，有效的消除汽水混合时产生的“水击现象”，保障乏汽回收装置运行不发生震动或刺耳的声音。

3、乏汽零排放 通过高效的抽吸技术，完全回收工艺产生的乏汽，实现零排放，消除热污染，实现节能减排，清洁文明生产。

4、无汽蚀 利用汽水动态两项流技术和微过冷度原理，消除水泵因输送高温水时产生的汽蚀现象，确保设备能将高温水输送到特定的位置。

5、无人值守，免维护 乏汽回收装置智能自动控制，实现全无人值守自动运行，具有免维护功能。





              某石化企业应用红峰乏汽回收装置前后现场对比图
