产品说明

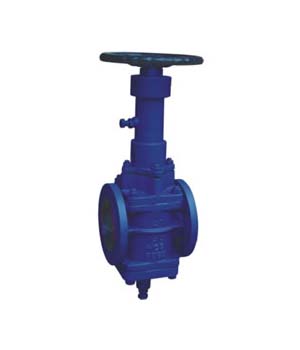

ZDAOX43 型轨道旋塞阀：外形接近闸门，并采用法兰连接的方式，阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观，以满足市场需求。适用于压力级150~900Lb（1.6~32.0MPa），工作温度-29~150℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
工作原理：轨道旋塞阀全开的状态下，塞子的通道阀体的通道对齐，能保证理想的最低压力降。转动手轮塞子朝阀门的方向转动，同时带动阀片转动90度，当继续转动手轮，塞子将会下压，使阀门向两侧张开，阀片将紧紧的压在阀座上，使阀门关闭；当手轮向反方向转动时，首先使塞子向上运动，使阀片于阀座脱离，继续转动手轮，使塞子带动阀片转动90 度，最后塞子的通道于阀体的通道对齐，使阀门处于全开的状态。
产品特点：①轨道旋塞阀在开启的过程中阀片和阀座处于脱离状态，开关的过程是零摩擦，不会使密封面磨损。②塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封，同时密封采用软密封（氟橡胶），密封性是通过阀片四周的密封圈来实现的。③独特的燕尾槽保护和固定密封圈，使密封在关闭时为零泄露。④使用介质范围广，不受安装方向的限制。无振动，噪声小。
产品性能参数
|
型号 |
压力级/Lb |
壳体试验压力/MPa |
密封试验压力/MPa |
适用温度/℃ |
适用介质 |
|
ZDAOX43-150(Lb) |
150 |
3.0 |
2.2 |
≤180 |
水、蒸汽、油品 |
|
ZDAOX43-300(Lb) |
300 |
7.5 |
5.5 |
||
|
ZDAOX43-600(Lb) |
600 |
15.0 |
11.0 |
||
|
ZDAOX43-900(Lb) |
900 |
22.5 |
16.5 |
产品零部件材料
|
型号 |
材料 |
||||
|
阀体、阀盖、填料压盖 |
塞子、阀杆、导向螺栓、销、阀片 |
密封圈 |
O 形圈 |
填料 |
|
|
ZDAOX43-150(Lb) |
WCB、CF8、CF8M、CF3、CF3M |
Gr.F6a、F22、CF8、CF8M、CF3、CF3M |
氟橡胶 |
丁腈橡胶 |
柔性石墨+不锈钢 |
|
ZDAOX43-300(Lb) |
|||||
|
ZDAOX43-600(Lb) |
|||||
|
ZDAOX43-900(Lb) |
|||||
产品外形及结构尺寸（mm）
|
PN |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
|
15 |
1/2 |
108 |
152 |
230 |
120 |
10 |
|
20 |
3/4 |
117 |
178 |
260 |
140 |
12 |
|
25 |
1 |
127 |
203 |
300 |
140 |
18 |
|
32 |
1¼ |
140 |
216 |
340 |
180 |
25 |
|
40 |
1½ |
165 |
229 |
380 |
200 |
29 |
|
50 |
2 |
178 |
267 |
435 |
220 |
34 |
|
65 |
2½ |
190 |
305 |
460 |
260 |
39 |
|
80 |
3 |
203 |
330 |
490 |
280 |
50 |
|
100 |
4 |
229 |
356 |
525 |
300 |
65 |
|
125 |
5 |
254 |
381 |
570 |
340 |
95 |
|
150 |
6 |
267 |
394 |
625 |
400 |
135 |
|
200 |
8 |
292 |
457 |
700 |
450 |
210 |
|
250 |
10 |
330 |
533 |
780 |
450 |
275 |
|
300 |
12 |
356 |
610 |
870 |
500 |
350 |
|
350 |
14 |
381 |
686 |
980 |
500 |
605 |
|
PN |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
|
15 |
1/2 |
140 |
152 |
230 |
120 |
11 |
|
20 |
3/4 |
152 |
178 |
260 |
140 |
13 |
|
25 |
1 |
165 |
203 |
300 |
140 |
20 |
|
32 |
1¼ |
178 |
216 |
340 |
180 |
27 |
|
40 |
1½ |
190 |
229 |
380 |
200 |
31 |
|
50 |
2 |
216 |
267 |
435 |
220 |
37 |
|
65 |
2½ |
241 |
305 |
460 |
260 |
44 |
|
80 |
3 |
283 |
330 |
490 |
280 |
60 |
|
100 |
4 |
305 |
356 |
525 |
300 |
82 |
|
125 |
5 |
381 |
381 |
570 |
340 |
115 |
|
150 |
6 |
403 |
457 |
625 |
400 |
165 |
|
200 |
8 |
419 |
521 |
700 |
450 |
225 |
|
250 |
10 |
457 |
559 |
780 |
450 |
305 |
|
300 |
12 |
502 |
635 |
870 |
500 |
405 |
|
350 |
14 |
765 |
762 |
980 |
500 |
650 |
|
PN |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
|
15 |
1/2 |
165 |
165 |
230 |
120 |
13 |
|
20 |
3/4 |
190 |
190 |
260 |
140 |
15 |
|
25 |
1 |
216 |
216 |
300 |
140 |
22 |
|
32 |
1¼ |
229 |
229 |
340 |
180 |
29 |
|
40 |
1½ |
241 |
241 |
380 |
200 |
34 |
|
50 |
2 |
292 |
292 |
435 |
220 |
41 |
|
65 |
2½ |
330 |
330 |
460 |
260 |
54 |
|
80 |
3 |
356 |
356 |
490 |
280 |
68 |
|
100 |
4 |
432 |
432 |
525 |
300 |
99 |
|
125 |
5 |
508 |
508 |
570 |
340 |
128 |
|
150 |
6 |
559 |
559 |
625 |
400 |
191 |
|
200 |
8 |
660 |
660 |
700 |
450 |
258 |
|
250 |
10 |
787 |
787 |
780 |
450 |
430 |
|
300 |
12 |
838 |
838 |
870 |
500 |
650 |
|
350 |
14 |
889 |
889 |
980 |
500 |
870 |
|
PN |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
|
15 |
1/2 |
229 |
229 |
230 |
120 |
15 |
|
20 |
3/4 |
229 |
229 |
260 |
140 |
19 |
|
25 |
1 |
254 |
254 |
300 |
140 |
24 |
|
32 |
1¼ |
279 |
279 |
340 |
180 |
32 |
|
40 |
1½ |
305 |
305 |
380 |
200 |
38 |
|
50 |
2 |
368 |
368 |
435 |
220 |
47 |
|
65 |
2½ |
419 |
419 |
460 |
260 |
62 |
|
80 |
3 |
381 |
381 |
490 |
280 |
75 |
|
100 |
4 |
457 |
457 |
525 |
300 |
115 |
|
125 |
5 |
559 |
559 |
570 |
340 |
147 |
|
150 |
6 |
610 |
610 |
625 |
400 |
220 |
|
200 |
8 |
737 |
737 |
700 |
450 |
379 |
|
250 |
10 |
838 |
838 |
780 |
450 |
490 |
|
300 |
12 |
965 |
965 |
870 |
500 |
720 |
|
350 |
14 |
1029 |
1029 |
980 |
500 |
1020 |
产品外形及结构尺寸示意图
