产品说明

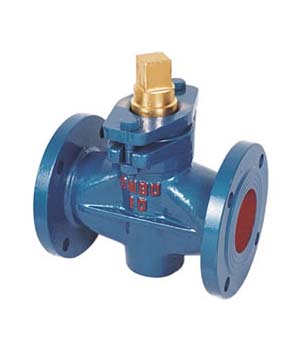

X43W-10、X43T-10 型二通旋塞阀：手动、法兰连接、填料密封直通式结构，旋塞密封面材料为灰铸铁（X43W-10）、铸铜（X43T-10），公称压力PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于1.0MPa，温度低于100℃的水、蒸汽、油品等介质的管路上作启闭用。
产品性能参数
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
X43W-10 |
10 |
1.0 |
≤100 |
油品 |
|
X43T-10 |
10 |
1.0 |
≤200 |
水、蒸汽 |
产品零部件材料
|
型号 |
材料 |
||
|
阀体 |
填料 |
旋塞 |
|
|
X43W-10 |
灰铸铁 |
石棉绳 |
灰铸铁 |
|
X43T-10 |
灰铸铁 |
石棉绳 |
铸铜 |
产品外形及结构尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
b—f |
z×Φd |
H |
重量/kg |
|
|
X43W-10 |
X43T-10 |
||||||||
|
20 |
130 |
105 |
75 |
55 |
16—2 |
4×Φ14 |
90 |
3.56 |
3.5 |
|
25 |
140 |
115 |
85 |
65 |
16—2 |
4×Φ14 |
110 |
4.45 |
4.5 |
|
32 |
165 |
135 |
100 |
78 |
18—2 |
4×Φ18 |
115 |
7.4 |
7.5 |
|
40 |
180 |
145 |
110 |
85 |
18—3 |
4×Φ18 |
158 |
9.6 |
10.5 |
|
50 |
203 |
160 |
125 |
100 |
20—3 |
4×Φ18 |
178 |
12.6 |
13 |
|
65 |
222 |
180 |
145 |
120 |
20—3 |
4×Φ18 |
185 |
16.2 |
17 |
|
80 |
241 |
195 |
160 |
135 |
22—3 |
4×Φ18 |
220 |
25.2 |
26 |
|
100 |
305 |
215 |
180 |
155 |
22—3 |
8×Φ18 |
250 |
34.5 |
35 |
|
125 |
356 |
245 |
210 |
185 |
24—3 |
8×Φ18 |
350 |
58 |
59 |
|
150 |
394 |
280 |
240 |
210 |
24—3 |
8×Φ23 |
396 |
97.5 |
100 |
产品外形及结构尺寸示意图
