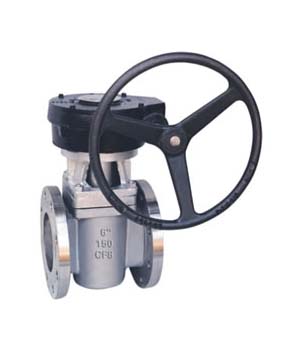

产品说明
美标卡套式软密封旋塞阀适用于公称压力Class150~600Lbs，工作温度为-29~180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品特点：①美标卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的，独特的360° 金属唇边保护固定卡套；②阀门没有空腔给介质积聚；③金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况；④双向流动，使用安装更方便；⑤零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
产品性能参数
|
公称压力(LB) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
|
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
产品零部件材料
|
压力级（Lb） |
材料 |
||||
|
阀体、阀盖 |
塞子 |
调节垫圈 |
调节垫片 |
O 形圈 |
|
|
150、300、600 |
铸钢 |
WCB、Monel 合金、CF8、CF8M |
F6、F316、F304L、F316L |
增强聚四氟乙烯 |
氟橡胶 |
|
不锈钢 |
|||||
|
超低碳不锈钢 |
|||||
产品外形及结构尺寸（mm）
|
DN |
DN/in |
L |
D0 |
H |
重量/kg |
|
15 |
1/2 |
108 |
120 |
85 |
2 |
|
20 |
3/4 |
117 |
140 |
95 |
3 |
|
25 |
1 |
127 |
140 |
105 |
4.5 |
|
32 |
1¼ |
140 |
200 |
115 |
5.2 |
|
40 |
1½ |
165 |
250 |
125 |
7.5 |
|
50 |
2 |
178 |
250 |
140 |
11 |
|
65 |
2½ |
190 |
300 |
150 |
12.5 |
|
80 |
3 |
203 |
300 |
185 |
18 |
|
100 |
4 |
229 |
350 |
200 |
23 |
|
125 |
5 |
254 |
350 |
215 |
32 |
|
150 |
6 |
267 |
200 |
455 |
52 |
|
200 |
8 |
292 |
240 |
495 |
115 |
|
250 |
10 |
330 |
280 |
555 |
195 |
|
300 |
12 |
356 |
320 |
605 |
305 |
|
350 |
14 |
686 |
320 |
680 |
325 |
|
400 |
16 |
762 |
360 |
715 |
340 |
|
DN |
DN/in |
L |
D0 |
H |
重量/kg |
|
15 |
1/2 |
140 |
160 |
85 |
2.5 |
|
20 |
3/4 |
152 |
160 |
95 |
4 |
|
25 |
1 |
165 |
200 |
105 |
5 |
|
32 |
1¼ |
178 |
250 |
115 |
6 |
|
40 |
1½ |
190 |
250 |
125 |
8.5 |
|
50 |
2 |
216 |
300 |
140 |
13 |
|
65 |
2½ |
241 |
300 |
150 |
15 |
|
80 |
3 |
283 |
350 |
185 |
24 |
|
100 |
4 |
305 |
350 |
200 |
27 |
|
125 |
5 |
381 |
400 |
225 |
40 |
|
150 |
6 |
403 |
200 |
460 |
65 |
|
200 |
8 |
419 |
240 |
495 |
145 |
|
250 |
10 |
457 |
280 |
560 |
255 |
|
300 |
12 |
502 |
320 |
610 |
325 |
|
350 |
14 |
762 |
360 |
685 |
355 |
|
DN |
DN/in |
L |
D0 |
H |
重量/kg |
|
25 |
1 |
216 |
250 |
125 |
7 |
|
32 |
1¼ |
229 |
250 |
135 |
8.2 |
|
40 |
1½ |
240 |
300 |
140 |
10.8 |
|
50 |
2 |
292 |
350 |
150 |
12.5 |
|
65 |
2½ |
330 |
350 |
175 |
15.3 |
|
80 |
3 |
356 |
400 |
195 |
25 |
|
100 |
4 |
432 |
400 |
215 |
29.5 |
|
150 |
6 |
559 |
280 |
500 |
70 |
产品外形及结构尺寸示意图
