产品说明

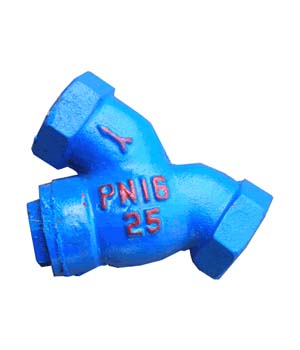

GL11H-16 内螺纹联接Y型过滤器：阀体材料为灰铸铁，主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便、纳污量大等等特点，主要用于水、蒸气等介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据客户需要设置过滤网的目数。
产品性能参数
|
GL11H-16 内螺纹联接Y型过滤器主要性能参数 |
||||
|
型号 |
PN |
工作压力(MPa) |
适用温度(℃) |
适用介质 |
|
GL11H-16 |
16 |
≤ 1.6 |
≤ 200 |
水、蒸汽 |
产品零部件材料
|
GL11H-16 内螺纹联接Y型过滤器零部件材料 |
||||
|
型号 |
材料 |
|
||
|
阀体、阀盖 |
垫片 |
网 |
|
|
|
GL11H-16 |
灰铸铁 |
石棉 |
不锈钢 |
|
产品外形及结构尺寸
|
GL11H-16 内螺纹联接Y型过滤器主要外形及结构尺寸（mm） |
||||
|
DN |
DN/in |
L |
B |
H |
|
15 |
½ |
90 |
16 |
54 |
|
20 |
¾ |
105 |
18 |
62 |
|
25 |
1 |
125 |
23 |
71 |
|
32 |
1¼ |
140 |
23 |
75 |
|
40 |
1½ |
160 |
26 |
90 |
|
50 |
2 |
190 |
28 |
92 |
产品外形及结构尺寸示意图
