产品说明

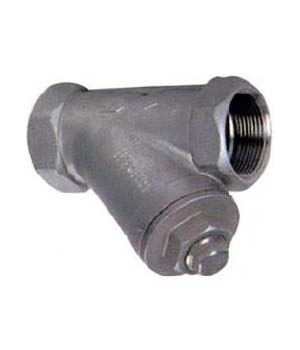

GL11H-16 Y型铸铁过滤器：阀体材料为灰铸铁，适用于水、蒸汽、油品，公称尺寸DN15~DN50，用于工作压力≤1.6MPa 的管路上，可过滤介质中的污垢，锈等杂物。
产品性能参数
|
GL11H-16 Y型铸铁过滤器主要性能参数 |
||||
|
型号 |
PN |
工作压力(MPa) |
使用温度(℃) |
适用介质 |
|
GL11H-16 |
16 |
≤ 1.6 |
≤ 200 |
水、蒸汽、油品 |
产品零部件材料
|
GL11H-16 Y型铸铁过滤器零部件材料 |
||||
|
型号 |
材料 |
|
||
|
阀体 |
阀盖 |
过滤网 |
|
|
|
GL11H-16 |
灰铸铁 |
灰铸铁 |
不锈钢 |
|
产品外形及结构尺寸
|
GL11H-16 Y型铸铁过滤器主要外形及结构尺寸（mm） |
||||
|
DN |
DN/in |
L |
H |
重量/kg |
|
15 |
½ |
90 |
70 |
0.57 |
|
20 |
¾ |
100 |
70 |
0.7 |
|
25 |
1 |
110 |
80 |
0.93 |
|
32 |
1¼ |
130 |
95 |
1.27 |
|
40 |
1½ |
150 |
95 |
1.96 |
|
50 |
2 |
170 |
110 |
2.6 |
产品外形及结构尺寸示意图
