产品说明

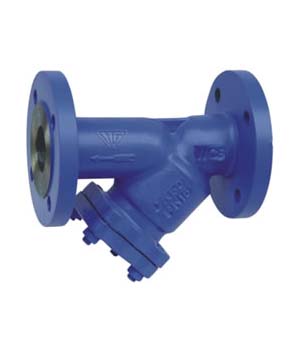

GL41H 型PN10~PN16 法兰连接铁制Y型过滤器具有结构先进、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油，可满足不同管道需求。
产品性能参数
|
GL41H 型PN10~PN16 法兰连接铁制Y型过滤器主要性能参数 |
||||
|
型号 |
PN |
工作压力(Mpa) |
适用温度(℃) |
适用介质 |
|
GL41H-10 |
10 |
1.0 |
≤ 120 |
水、蒸汽、油 |
|
GL41H-16 |
16 |
1.6 |
≤ 200 |
水、蒸汽、油 |
|
GL41H-16Q |
16 |
1.6 |
≤ 220 |
水、蒸汽、油 |
产品零部件材料
|
GL41H 型PN10~PN16 法兰连接铁制Y型过滤器零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体、阀盖 |
过滤网 |
螺塞 |
垫片 |
|
|
|
GL41H-10 |
灰铸铁 |
不锈钢 |
可锻铸铁 |
橡胶石棉板 |
|
|
GL41H-16 |
灰铸铁 |
不锈钢 |
可锻铸铁 |
橡胶石棉板 |
|
|
GL41H-16Q |
球磨铸铁 |
不锈钢 |
可锻铸铁 |
橡胶石棉板 |
|
产品外形及结构尺寸（PN16）
|
GL41H 型PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸（mm） |
||||||
|
型号 |
DN |
L |
D |
z×ød |
H |
重量/kg |
|
GL41H-10 |
50 |
250 |
160 |
4×ø18 |
168 |
|
|
65 |
280 |
180 |
4×ø18 |
185 |
||
|
80 |
315 |
195 |
4×ø18 |
200 |
||
|
100 |
370 |
215 |
8×ø18 |
255 |
||
|
125 |
450 |
245 |
8×ø18 |
295 |
||
|
150 |
510 |
280 |
8×ø23 |
345 |
||
|
200 |
560 |
335 |
8×ø23 |
425 |
||
|
250 |
745 |
390 |
12×ø23 |
515 |
||
|
300 |
780 |
440 |
12×ø23 |
600 |
||
|
GL41H-16Q |
50 |
250 |
160 |
4×ø18 |
168 |
|
|
65 |
280 |
180 |
4×ø18 |
185 |
||
|
80 |
315 |
195 |
8×ø18 |
200 |
||
|
100 |
370 |
215 |
8×ø18 |
255 |
||
|
125 |
450 |
245 |
8×ø18 |
295 |
||
|
150 |
510 |
280 |
8×ø23 |
345 |
||
|
200 |
560 |
335 |
12×ø23 |
425 |
||
|
250 |
745 |
405 |
12×ø25 |
515 |
||
|
300 |
780 |
460 |
12×ø25 |
600 |
||
|
GL41H-16 |
32 |
180 |
135 |
4×ø18 |
90 |
4.9 |
|
40 |
220 |
145 |
4×ø18 |
125 |
7.3 |
|
|
50 |
240 |
160 |
4×ø18 |
145 |
10.1 |
|
|
65 |
280 |
180 |
4×ø18 |
165 |
14 |
|
|
80 |
320 |
195 |
8×ø18 |
210 |
19.2 |
|
|
100 |
380 |
215 |
8×ø18 |
250 |
27 |
|
|
125 |
440 |
245 |
8×ø18 |
295 |
49.7 |
|
|
150 |
480 |
280 |
8×ø23 |
335 |
59.4 |
|
|
200 |
600 |
335 |
12×ø23 |
380 |
97.2 |
|
|
250 |
605 |
405 |
12×ø25 |
430 |
132.4 |
|
|
300 |
635 |
460 |
12×ø25 |
460 |
173.2 |
|
|
350 |
696 |
520 |
16×ø25 |
495 |
230 |
|
|
400 |
790 |
580 |
16×ø30 |
560 |
320 |
|
|
450 |
850 |
640 |
20×ø30 |
641 |
460 |
|
产品外形及结构尺寸示意图
