产品说明

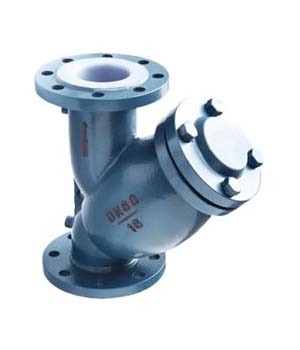

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器阀体内部构件均为衬里部件，使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用。
产品性能参数
|
GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器主要性能参数 |
||
|
型号 |
PN |
工作压力(MPa) |
|
GL41F3-16C |
16 |
1.6 |
|
GL41F46-16C |
||
产品零部件材料
|
GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体、阀盖 |
过滤网 |
螺栓、螺母 |
衬里层 |
|
|
|
GL41F3-16C |
HT250、WCB |
PTFE(F4) |
35、45 |
FEP(F46)、PCTFE(F3) |
|
|
GL41F46-16C |
|
||||
产品外形及结构尺寸（PN16）
|
GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器主要外形及结构尺寸（mm） |
|||||||||||
|
DN |
DN/in |
L |
D |
D1 |
D2 |
b |
f |
z×ø |
H1 |
H |
重量/kg |
|
20 |
¾ |
150 |
105 |
75 |
55 |
16 |
2 |
4×ø14 |
70 |
122 |
3.3 |
|
25 |
1 |
160 |
115 |
85 |
65 |
16 |
2 |
4×ø14 |
78 |
135 |
4.2 |
|
32 |
1¼ |
180 |
135 |
100 |
78 |
18 |
2 |
4×ø18 |
86 |
154 |
6.6 |
|
40 |
1½ |
200 |
145 |
110 |
85 |
18 |
3 |
4×ø18 |
92 |
164 |
7.3 |
|
50 |
2 |
230 |
160 |
125 |
100 |
20 |
3 |
4×ø18 |
102 |
182 |
12 |
|
65 |
2½ |
290 |
180 |
145 |
120 |
20 |
3 |
4×ø18 |
115 |
205 |
16 |
|
80 |
3 |
310 |
195 |
160 |
135 |
22 |
3 |
8×ø18 |
135 |
232 |
23 |
|
100 |
4 |
350 |
215 |
180 |
155 |
24 |
3 |
8×ø18 |
156 |
263 |
32 |
|
125 |
5 |
400 |
145 |
210 |
185 |
26 |
3 |
8×ø18 |
248 |
370 |
39 |
|
150 |
6 |
480 |
180 |
240 |
210 |
28 |
3 |
8×ø18 |
285 |
425 |
52 |
|
200 |
8 |
495 |
335 |
295 |
265 |
30 |
3 |
12×ø23 |
362 |
530 |
89 |
产品外形及结构尺寸示意图
