产品说明

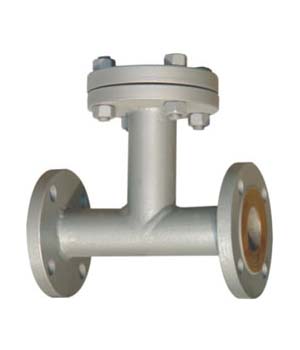

ST16C、ST34C 型T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型过滤器适用介质为：①化工、石油生产及城市供热中的弱腐蚀性物料，如水、氨、油品、烃类等；②化工生产中的腐蚀性物料，如纯碱、硫酸、硝酸、醋酸等；③制冷、空分生产中的低温物料，如液甲烷、液氮、液氧及各种冷剂；④轻工食品、制药生产中有卫生要求的物料，如啤酒、饮料、医药用品等。
产品性能参数
|
ST16C、ST34C 型T型过滤器主要性能参数 |
||||
|
型号 |
PN |
工作压力/kg |
适用温度/℃ |
适用介质 |
|
ST16C-J16 |
16 |
1.6 |
-29~425 |
水、油品、蒸汽等 |
|
ST16C-J25 |
25 |
2.5 |
||
|
ST16C-J40 |
40 |
4.0 |
||
|
ST16C-J20 |
20 |
2.0 |
||
|
ST16C-J50 |
50 |
5.0 |
||
|
ST34C-J16 |
16 |
1.6 |
||
|
ST34C-J25 |
25 |
2.5 |
||
|
ST34C-J40 |
40 |
4.0 |
||
|
ST34C-J20 |
20 |
2.0 |
||
|
ST34C-J50 |
50 |
5.0 |
||
产品零部件材料
|
ST16C、ST34C 型T型过滤器零部件材料 |
|
|
型号 |
阀体材料 |
|
ST16C-J16 |
25、WCB、CF8、CF8M、CF3、CF3M |
|
ST16C-J25 |
|
|
ST16C-J40 |
|
|
ST16C-J20 |
|
|
ST16C-J50 |
|
|
ST34C-J16 |
|
|
ST34C-J25 |
|
|
ST34C-J40 |
|
|
ST34C-J20 |
|
|
ST34C-J50 |
|
产品外形及结构尺寸
|
ST16C 型T型过滤器主要外形及结构尺寸（mm） |
|||||||||
|
DN |
L |
L1 |
L2 |
B 排放口 |
有效过滤面积/m2 |
重量/kg |
|
||
|
Ⅰ |
Ⅱ |
Ⅲ |
|
||||||
|
50 |
402 |
222 |
64 |
R1/2 |
DN20 平面RF |
DN20 凸面M |
0.00387 |
8 |
|
|
65 |
469 |
255 |
76 |
0.00592 |
12 |
|
|||
|
80 |
512 |
282 |
89 |
0.00811 |
15 |
|
|||
|
100 |
590 |
330 |
105 |
0.013 |
23 |
|
|||
|
150 |
773 |
423 |
143 |
R3/4 |
0.026 |
47 |
|
||
|
200 |
951 |
510 |
178 |
0.0459 |
98 |
|
|||
|
250 |
1099 |
599 |
216 |
0.0706 |
154 |
|
|||
|
300 |
1291 |
691 |
254 |
0.0942 |
232 |
|
|||
产品外形及结构尺寸
|
ST34C 型T型过滤器主要外形及结构尺寸（mm） |
|||||||||
|
DN |
L |
L1 |
L2 |
B 排放口 |
有效过滤面积/m2 |
重量/kg |
|
||
|
Ⅰ |
Ⅱ |
Ⅲ |
|
||||||
|
50 |
268 |
298 |
158 |
R3/8 |
DN20 平面RF |
DN20 凸面M |
0.00277 |
13.6 |
|
|
65 |
304 |
337 |
179 |
0.00421 |
18.9 |
|
|||
|
80 |
330 |
370 |
195.5 |
0.00552 |
24 |
|
|||
|
100 |
382 |
432 |
225 |
0.0088 |
36 |
|
|||
|
150 |
482 |
557 |
280 |
0.01696 |
68 |
|
|||
|
200 |
578 |
678 |
332.5 |
0.0355 |
140 |
|
|||
|
250 |
666 |
791 |
383 |
0.0529 |
216 |
|
|||
|
300 |
768 |
918 |
437 |
0.0686 |
315 |
|
|||
产品外形及结构尺寸示意图
