【产品用途】

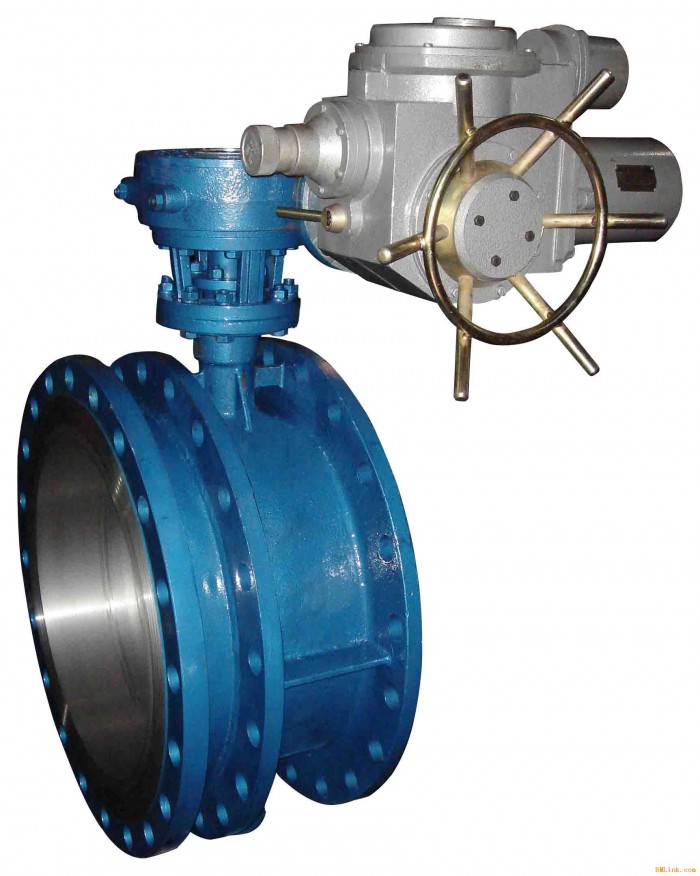

SD342F、SD942F、 SD642F、SD341X、SD941X型伸缩蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，即起到伸缩作用。

该产品可在电力、冶金，石油、化工、煤气，城市供热、水电造纸、轻纺，医药、食品、供排水，能源、一切非腐蚀性的气体，液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意位置安装，不受介质，流向的影响，另作阀门安装时两法兰间距的调节。

【产品特点】

1、设计新颖，结构独特。

2、体积小，重量轻。

3、操作轻便省力，启闭迅速。

4、密封部位能调节和更换，密封性能可靠，流阻小，节能。

【伸缩蝶阀安装说明】

1、伸缩蝶阀在安装前必须平放，切勿随意磕碰。

2、伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。

3、当管道间长度超过伸缩阀长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。

4、伸缩蝶阀可在任意位置安装，做温度补偿用，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按右列公式计算，运行时严禁将支架卸掉。

5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉（螺栓另配）。

6、管道施工现场严禁随意拆卸解体伸缩蝶阀。

7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。

8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺检。

9、伸缩管安装在阀门后。

10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。

声明：本文中所有文字、数据、图片均只适用于参考，电动伸缩蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电13356115069
