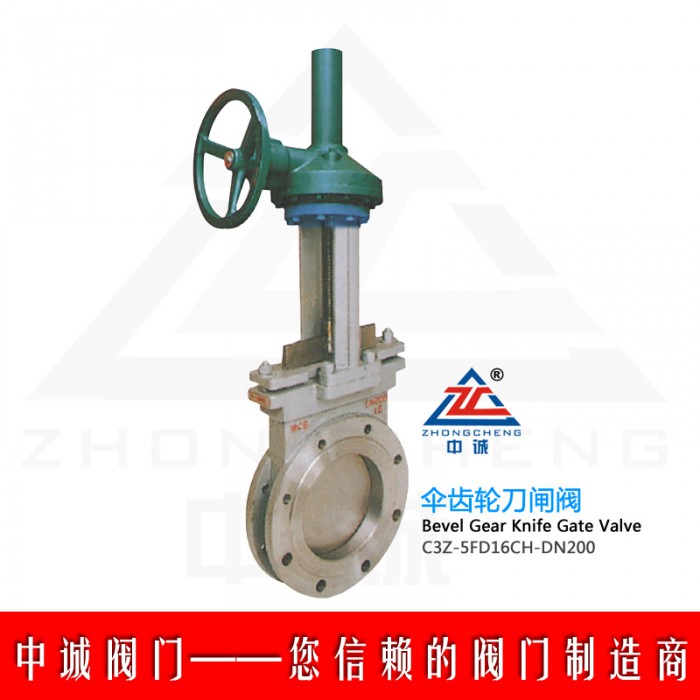

PZ573H伞齿轮对夹式刀型闸阀基本信息

PZ573H伞齿轮对夹式刀型闸阀概述：

1.公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　

2.公称通径：DN50～500mm　NPS　2"～20"

3.适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定）　 4.连接法兰：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　

5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　

6.密封型式：硬密封、软密封　

7.泄漏量：硬密封：D级（液体0.1×DN　mm3／s）软密封：A级　（零泄漏）　

8.配套附件：安装法兰

PZ573H伞齿轮对夹式刀型闸阀特点：

1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。

2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。

3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。

4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。

5、伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

PZ573H伞齿轮对夹式刀型闸阀主要连接尺寸

 125 56 175 200 665 8-M16  125 56 185 210 665 8-M16
 150 56 200 225 765 8-M16  150 56 210 240 765 8-M20
 200 60 255 280 880 8-M16  200 60 265 295 880 8-M20
 250 68 310 335 1020 12-M16  250 68 320 350 1020 12-M20
 300 78 362 395 1220 12-M20  300 78 368 400 1220 12-M20
 350 78 412 445 1375 12-M20  350 78 428 460 1375 16-M20
 400 102 462 495 1560 16-M20  400 102 482 515 1560 16-M22
 450 114 518 550 1720 16-M20  450 114 532 565 1720 20-M22
 500 127 568 600 1870 16-M20  500 127 585 620 1870 20-M22
 600 154 670 705 2220 20-M22  600 154 685 725 2220 20-M27
 700 165 775 810 2570 24-M22  700 165 800 840 2570 24-M27
 800 190 880 920 3030 24-M27  800 190 898 950 3030 24-M30
 900 203 980 1020 3430 24-M27  900 203 1005 1050 3430 28-M30
 1000 216 1080 1120 3470 28-M27  1000 216 1110 1160 3470 28-M30
 1200 254 1295 1340 4230 32-M30  1200 254 1325 1380 4230 32-M36
PZ573H伞齿轮对夹式刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
五、PZ573H型伞齿轮对夹式刀型闸阀订货说明：
1.伞齿轮对夹式刀型闸阀公称压力
2.伞齿轮对夹式刀型闸阀公称通径
3.伞齿轮对夹式刀型闸阀产品名称
4.伞齿轮对夹式刀型闸阀适用温度
5.伞齿轮对夹式刀型闸阀产品材料
6.伞齿轮对夹式刀型闸阀使用介质
7.伞齿轮对夹式刀型闸阀驱动方式(手动、伞齿轮、气动、电动)
8.伞齿轮对夹式刀型闸阀密封(硬密封、软密封)
