产品详细信息

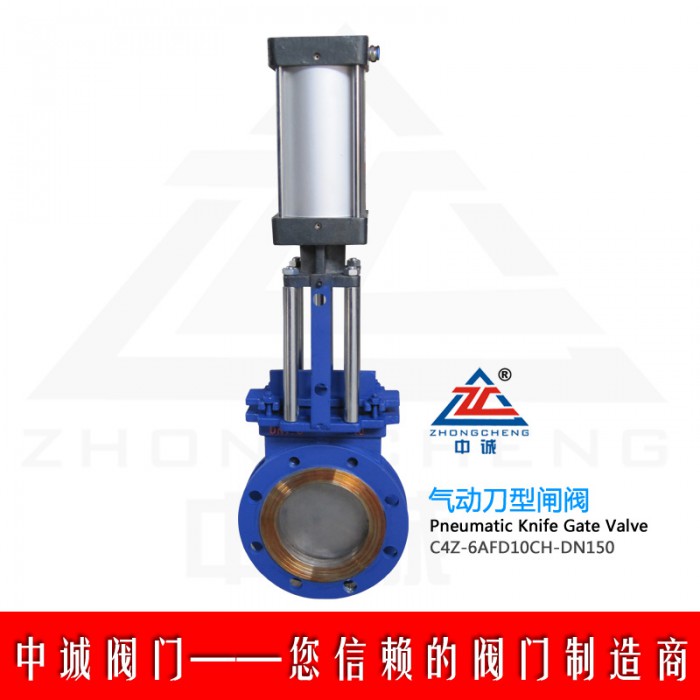

PFZ673系列气动暗板刀闸阀，主要性能规范
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
构造图及主要外形及连接尺寸(mm)
1.0 50 43 160 125 100 4-M16 180
65 46 180 145 120 4-M16 180
80 46 195 160 135 4-M16 220
100 52 215 180 155 8-M16 220
125 56 245 210 185 8-M16 230
150 56 280 240 210 8-M20 280
200 60 335 295 265 8-M20 360
250 68 390 350 320 12-M20 360
300 78 440 400 368 12-M20 400
350 78 500 460 428 16-M20 400
400 102 565 515 482 16-M22 400
450 114 615 565 532 20-M22 530
500 127 670 620 585 20-M22 530
600 154 780 725 685 20-M27 600
700 165 895 840 800 24-M27 600
800 190 1010 950 898 24-M30 680
900 203 1110 1050 1005 28-M30 680
1000 216 1220 1160 1115 28-M30 700
1200 254 1450 1380 1325 32-M36 800
1.6 50 43 160 125 99 4-M16 180
65 46 185 145 120 4-M16 180
80 46 200 160 135 8-M16 220
100 52 220 180 155 8-M16 220
125 56 250 210 185 8-M16 230
150 56 285 240 210 8-M20 280
200 60 340 295 265 12-M20 360
250 68 405 355 310 12-M22 360
300 78 460 410 375 12-M22 400
350 78 520 470 435 16-M22 400
400 102 580 525 485 16-M27 400
450 114 640 585 545 20-M27 530
500 127 715 650 609 20-M30 530
600 154 840 770 720 20-M36 600
700 165 910 840 788 24-M36 600
800 190 1025 950 898 24-M36 680
900 203 1125 1050 998 28-M36 680
1000 216 1255 1170 1110 28-M42 700
1200 254 1485 1390 1325 32-M48 800
