一、概 述
本检测设备可检测各种适用大规格球阀、闸阀、截止阀等阀门壳体泄漏，在设计结构上参照阀门行业中的标准，尽可能地提高设备的冗余能力，在功能上满足多种类型，多种标准的阀门测试。根据EN331标准，动作平稳，被测产品装夹及拆装简单方便等。实现效益的最大化和最大效益的持久及稳定是每个健康企业的经营目标。以具有竞争力的价格提供高产品的质量就是一种有效方法，这就要求经济有效地使用各种企业所拥有的资源。阀门测试的经济有效性意味着，以最低的成本和代价，实现使用各种标准对各种阀类进行测试 不仅如此,最理想的是也实现对同阀类但不同制造商的阀门都可进行测试。只有100%的检测才能确保每一只阀门的可靠质量
二、技术参数
|
型号规格
|
2寸-8寸、球阀、闸阀、截止阀等阀门（根据产品不同工装夹具也不同）
|
|
设备特制
|
根据厂家不同产品规格特制专门设计的设备
|
|
外形尺寸
|
（根据产品的尺寸设置）
|
|
外型材料
|
工作台面304不锈钢板，支架采用碳钢材料
|
|
工作气压
|
外接0.3-0.8Mpa/0.3--1.6Mpa/0.3--2.5Mpa（根据产品需求配置）
|
|
测试工位
|
单工位
|
|
工装装配
|
球阀、闸阀、截止阀、水嘴、角阀等阀门（不同的产品不同夹具）
|
|
工装材料
|
碳钢不锈钢（根据客户需求配置）
|
|
系统配置
|
气压 （根据客户需求可增加电器配置）
|
备注：本公司可根据客户提供的要求量身研制设备。
三、操作步履：

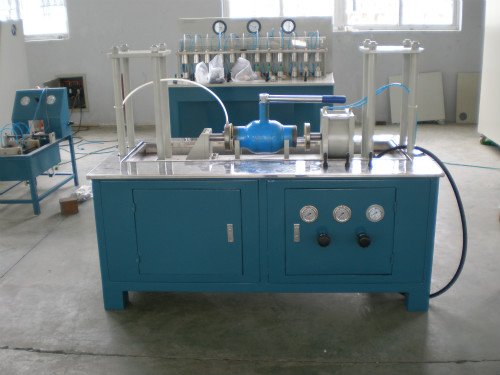

1.把产品放入夹具中，夹紧阀往下扳，自动夹住产品（如图）
2.试压阀往下扳，气压自动进入到产品中。
3.升降阀往下扳，夹具保持不动，水箱往上升，如果产品有泄漏会在水中冒气泡。
4.测试结束：先试压阀往上扳（关闭），再升降阀往上扳（下降），夹紧阀往上扳（松开）
