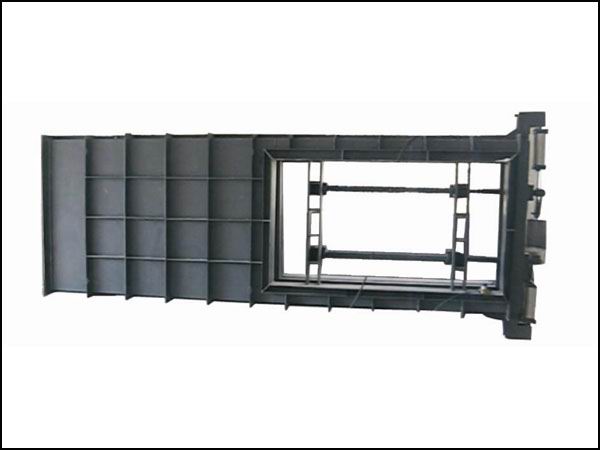

TDZ型一次风快关阀（热风门）（实用新型专利号：201120160104.0；发明专利号：ZL201120269258.3），是我公司针对原有一次风快关阀的缺点改进研制而来的新产品，用作磨煤机进口事故快关门，多年来应用事实证明，效果极为优良，开关灵活，密封可靠。
2、技术参数
|
公称通径
Dn（mm）
|
公称压力
Pn(Mpa)
|
试验压力(Mpa)
|
适用介质
|
适用温度
（≤°C）
|
|
|
壳体试验
|
密封试验
|
||||
|
1200X2000
|
0.05－0.1
|
含粉尘的热、冷风
|
350
|
||
3、主要构件材料
|
构件名称
|
阀体
|
阀板
|
密封副
|
填料
|
|
材料
|
碳素钢
|
碳素钢
|
金属磨面对陶瓷盘根
|
芳纶盘根
|
4． 设备技术性能
（1）原有的热风门采用的是轻型焊合式闸板阀，阀体，阀板，滑轨容易变形引起阀门卡堵。
（2）原有的热风门锁紧机构采用单缸连锁锁紧，存在原理上的错误，不能保证每一个锁紧偏心轮同时锁紧且锁紧力一致。
（3）原有的热风门没有解决积灰卡阻阀门的问题。
3.2TDZ一次风快关阀技术优势
（1）开关灵活。由于采用了特制的气动热行器正拉正推阀板，完全避免了以往凸顶式单闸板阀侧拉侧推阀板导致阀板滑道及阀板变形而使阀开关卡堵的情况。本阀事实证明开关所需气动力很小，开关极为灵活。
（2）密封可靠。采用了两根偏心轮轴，两缸来各自锁紧；同时采用了耐温性能优良、弹性很好的特种陶瓷盘根来密封，使得本阀的密封极为可靠。
（3）阀体、阀板、滑道都得到了合理的增强，不会有由于刚性不够而变形卡堵阀门开关的情况。
（4）阀板悬挂且增设了泄灰孔，避免了阀开关为积灰所卡阻。
（1）原有的热风门采用的是轻型焊合式闸板阀，阀体，阀板，滑轨容易变形引起阀门卡堵。
（2）原有的热风门锁紧机构采用单缸连锁锁紧，存在原理上的错误，不能保证每一个锁紧偏心轮同时锁紧且锁紧力一致。
（3）原有的热风门没有解决积灰卡阻阀门的问题。
3.2TDZ一次风快关阀技术优势
（1）开关灵活。由于采用了特制的气动热行器正拉正推阀板，完全避免了以往凸顶式单闸板阀侧拉侧推阀板导致阀板滑道及阀板变形而使阀开关卡堵的情况。本阀事实证明开关所需气动力很小，开关极为灵活。
（2）密封可靠。采用了两根偏心轮轴，两缸来各自锁紧；同时采用了耐温性能优良、弹性很好的特种陶瓷盘根来密封，使得本阀的密封极为可靠。
（3）阀体、阀板、滑道都得到了合理的增强，不会有由于刚性不够而变形卡堵阀门开关的情况。
（4）阀板悬挂且增设了泄灰孔，避免了阀开关为积灰所卡阻。
